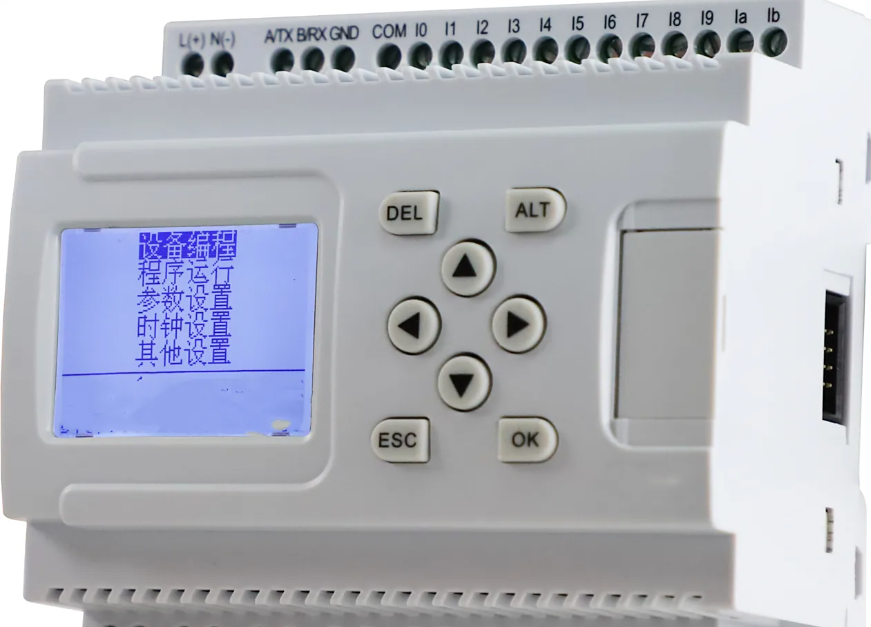

機器視覺-常見的PLC通訊協議:

1.MODBUS

MODBUS是一種應用層協議，用于串行通信，可以在RS-232、RS-485等串行通訊,方式上運行，也可以在以太網上運行。

MODBUS協議結構簡單，易于實現，支持點對點和多點通訊。MODBUS協議廣泛應用于工業控制領域，可以實現PLC之間的通訊，也可以實現PLC與上位機之間的通訊。

2. Profibus

Profbus是一種基于現場總線技術的通訊協議，廣泛應用于自動化控制系統。

Profibus協議可以在RS-485和光纖等介質上運行，支持高速通訊，最高速度可達12Mbps。Profibus協議支持多種數據格式和通訊方式，可以實現PLC之間、PLC與I0設備之間、PLC與上位機之間的通訊。

3.Ethernet/lP

Ethemet/IP是一種以太網通訊協議，用于工業控制和自動化領域。

EthemnetlP協議是一種基于TCP/IP協議的協議，支持高速通訊和實時通訊。EthemetlP協議可以實現PLC之間、PLC與上位機之間的通訊，也可以實現PLC與其他以太網設備之間的通訊。

4.CAN協議

CAN是一種常見的控制器局域網協議，用于在控制系統中進行數據交換。

CAN協議規定了PLC設備之間通訊的數據格式和通訊協議，包括數據幀格式、數據類型、寄存器地址等。CAN協議支持多種通訊方式，如CAN總線、CANopen等。

PLC通訊方式：

1.串口通訊:串口通訊是一種基于串行通訊方式的PLC通訊方式，常用的串口包括RS232、RS485等。

RS232的串行通訊方式，其通訊,距離較短，速率較慢，一般在現場的某些儀表會(huì )采用這種方式，比較典型的是西門子的PC-PPI通訊。

RS485串口一般指總線通訊方式，485總線是一種習慣叫法，實際上只是485通信接口標準組成的連接結構，其通訊距離和速率要遠高于RS232通訊方式，一般現場的PLC或變頻器等設備用此協議較多，比較典型的是西門子的Profibus-DP，Modicon的Modbus等。

在使用串口通信時，需要確保工控機和PLC的串囗參數(波特率、數據位、校驗位、停止位等)設置一致。

2.以太網通訊:以太網通訊是一種基于以太網通訊方式的PLC通訊方式，通訊速度快，通訊距離遠，適用于需要進行多點通訊的應用場景。

以太網通訊還支持TCPIP協議，可以進行遠程訪問和控制，在使用以太網通信時，需要確保工控機和PLC在同一網絡(luò )中，并設置好PP地址和子網掩碼。

3.現場總線通訊:某些現場總線(如Profibus、CAN等)可以用于工控機和PLC的通信。使用現場總線通信時，需要確保工控機和PLC都支持相同的現場總線，并使用相同的通信協議。

CAN總線通訊是一種基于CAN協議的PLC通訊方式，通訊速度較快，通訊距離較遠，適用于需要進行多點通訊和實時控制的應用場景。CAN總線通訊還支持節點的熱插拔，方便系統維護和升級。

4.硬件通訊:硬件通訊是一種基于PLC硬件接口的PLC通訊方式，通訊速度快，通訊距離短，適用于需要進行高速實時控制的應用場景。

某些PLC廠家提供了專用的接口，可以與特定型號的工控機進行通信。這種通信方式需要使用廠家提供的特定的通信協議。硬件通訊還可以支持節點的熱插拔，方便系統維護和升級。

5.光纖通訊:光纖通訊是一種基于光纖傳輸的PLC通訊方式，通訊速度快，通訊距離遠，通訊穩定性高，適用于需要進行遠距離通訊和抗干擾能力較強的應用場景。

光纖通訊還可以通過光纖交換機進行網絡(luò )擴展。

6.USB通信:一些PLC提供了USB接口，可以與工控機通過USB連接進行通信。這種通信方式需要安裝相應的驅動USB。

7.無線通信:工控機和PLC也可以通過無線通信進行通信，如Wi-Fi或藍牙等。使用無線通信時，需要確保工控機和PLC都支持相同的無線協議，并配置好無線網絡(luò )。

8.基于現代通信協議的通信:隨著通信技術的不斷發展，一些現代通信協議如MQTT、OPC UA等也可以用于工控機和PLC的通信。這種通信方式需要使用相應的通信協議棧進行通信。
