隨著工業自動化不斷升級,基于視覺感知的智能系統已成為高端制造的關鍵支撐。
當前生產線對目標識別、精準定位、幾何量測及外觀缺陷檢測的需求持續增長,顯著提升了生產效率與產品良品率。
其中,如何快速、精準地捕捉微米級缺陷,已成為企業亟待攻克的技術難點。近年來,計算光學技術持續迭代升級,為解決上述難題提供了創(chuàng )新路徑。
相位偏折技術憑借其獨特優勢,在表面質量檢測中表現優異:可高保真還原微小形貌,實現對介于二維與三維之間的 2.5D 缺陷的有效檢測,為智慧工廠建設注入新的技術動力。
簡介
典型的相位偏折檢測系統主要由投影單元、成像單元、相位解算單元與人機交互界面構成。
投影單元用于輸出高對比度、多步相移的正弦條紋,確保全場均勻照明與覆蓋;
成像單元同步采集被測表面在條紋照射下的反射圖像,其靈敏度、動態范圍與采集速率直接決定系統檢測分辨率。
相位解算單元對原始條紋圖像進行濾波、相位解包裹及相位–高度映射,提取表面微小曲率特征;三維重建單元則通過梯度積分算法,將相位場轉換為高精度高程模型。
相位偏折技術適用于超光滑、鏡面的檢測。如果物料打光無法顯示條紋的表面,則不適用于相位偏折。
相位偏折法使用線陣相機效率高,相機和光源都不動,而被測物需要直線運動;使用面陣相機效率低,但相機、光源和被測物都不需要運動。

線掃架設方案

面陣架設方案
相位偏折技術成像圖
相位偏折技術通過向被測物體表面投射結構化光條紋,利用相機記錄經表面曲率調制后發生形變的條紋圖案,進而反演重建出物體微觀表面形貌。
其核心原理為:當正弦條紋投射至高低起伏的表面時,會(huì )因光程差異產生相位偏移,該偏移量與表面梯度、反射特性及材料折射率直接關聯。
系統通過依次投射多組相移條紋、采集對應形變圖像,可精準解算出微米級精度的 2.5D 輪廓信息。

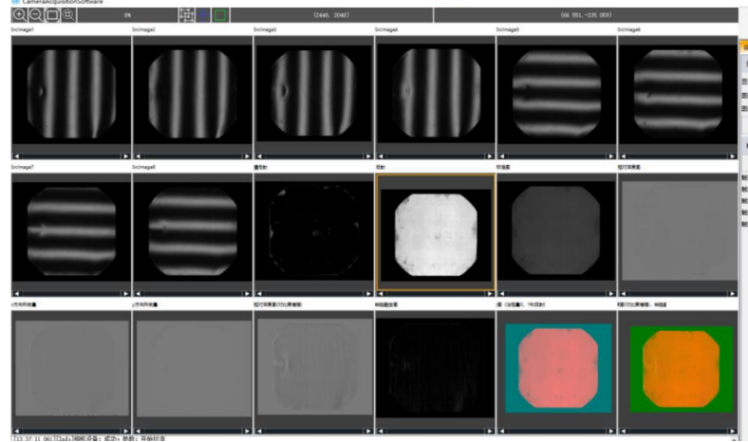

前8張為相位偏折技術取得的原圖,后8張為處理結果圖
相控光源類型
在相位偏折技術的實際應用中,投影模塊將經過優化設計的正弦條紋序列投射至待測表面,高速相機同步采集經表面梯度調制后的形變條紋圖案,圖像數據實時傳輸至相位解析單元。
經解算處理后生成相位圖與相位展開圖,可快速轉換為微米級精度的高度分布,一次性實現微凹坑、劃痕、粉塵等缺陷的高效檢測。
投影模塊的設計與同步控制是整個系統的核心關鍵:需嚴格保證條紋周期、相位精度與空間均勻性,并在微秒級時間窗口內精準觸發相機曝光,為后續梯度 — 高度重建提供可靠數據支撐。
條紋周期、波長、亮度及投射角度均可通過軟件靈活調節,能夠針對鏡面、玻璃、曲率變化復雜的各類表面進行自適應匹配,確保不同材質均能達到最佳檢測效果。

相位光控光源(推薦線陣)

高亮相位光控光源(推薦線陣)

相位光控光源(推薦面陣)

同軸相位光控光源(推薦面陣)
