如何根據物距選擇對應角度光源？

機器視覺系統是通過分析來自物品的反射光線而非物品本身來生成圖像的。

因此，至關重要的是，了解光線是如何從我們正在檢測的生產元件上反射出去的。

要清楚這一點，我們必須知道物品的材質材料、尺寸、形狀和表面處理情況。

同時，光源還可能影響計算機分析生成可行圖像的難易程度。

高品質圖像源于適當的焦距和照明。對比度差和照明不均勻的圖像需要成像計算機花費更多的精力，最終會(huì )增加處理時間，并可能增加錯誤圖像分析的次數。

一般來說，對比度高的圖像最容易處理，畢竟，在機器視覺行業中，流傳著這樣一句話，只要打光打得好 ，視覺項目就完成了一半。

下面我們以拍攝芯片絲印為例，采用不同“角度”的環形光源，沿著鏡頭光軸方向在不同高度分別采集圖像，大家可以觀察圖像的特點與變化。

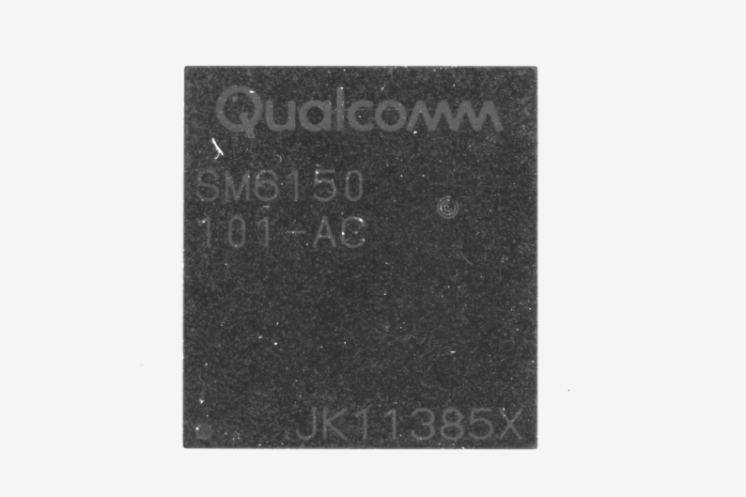

 0度環形光源（使用光源型號ZDLD-R9000-35-W）

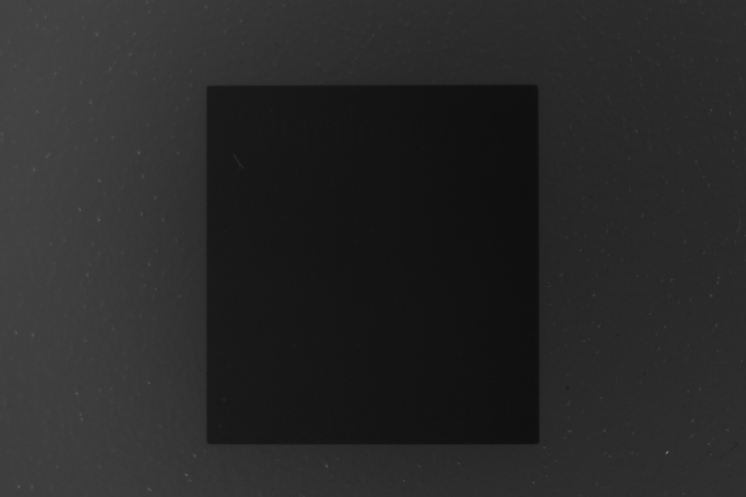

上圖所示，光源高度為40mm，高度太高，光反射之后很少進入相機鏡頭，故視場很黑。

-----------------------------------------------------------------------------------------------------------------

高度降低為10mm，光反射之后相比較40mm光相對較多進入相機鏡頭，視場亮度有所改善

 -----------------------------------------------------------------------------------------------------------------

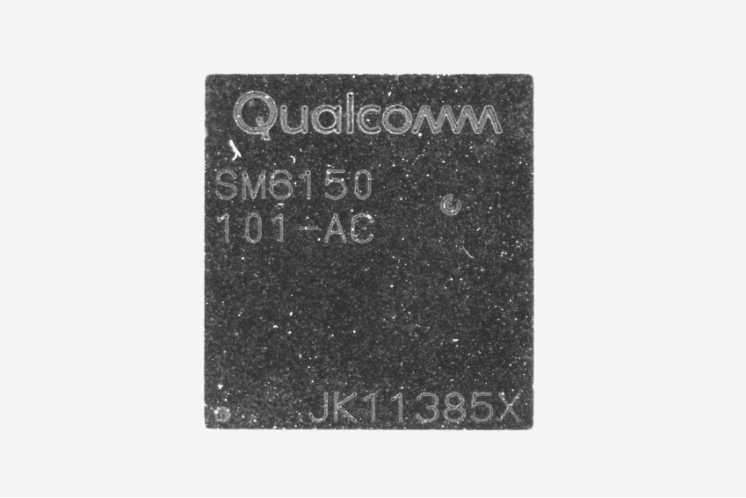

 光源高度與芯片基本齊平，芯片絲印較為清晰

30度環形光源（使用光源型號LZDLD-R9030-45-W)

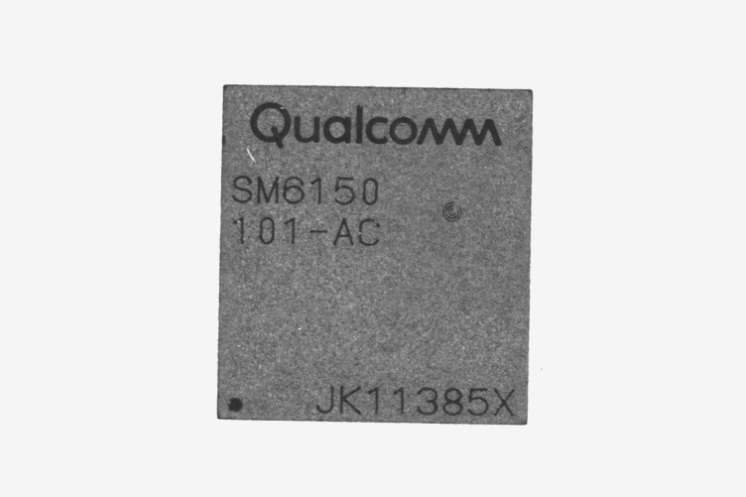

90mm高度，芯片絲印清晰可見。

-----------------------------------------------------------------------------------------------------------------

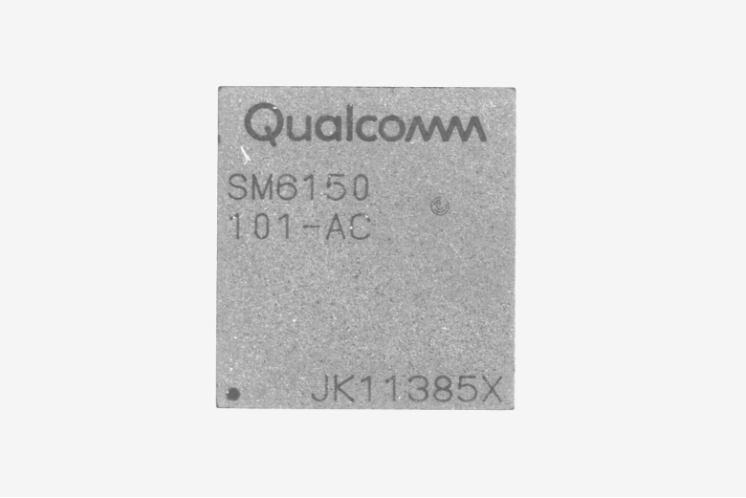

60mm高度，光的反射開始進入相機鏡頭，開始出現過曝現象

-----------------------------------------------------------------------------------------------------------------

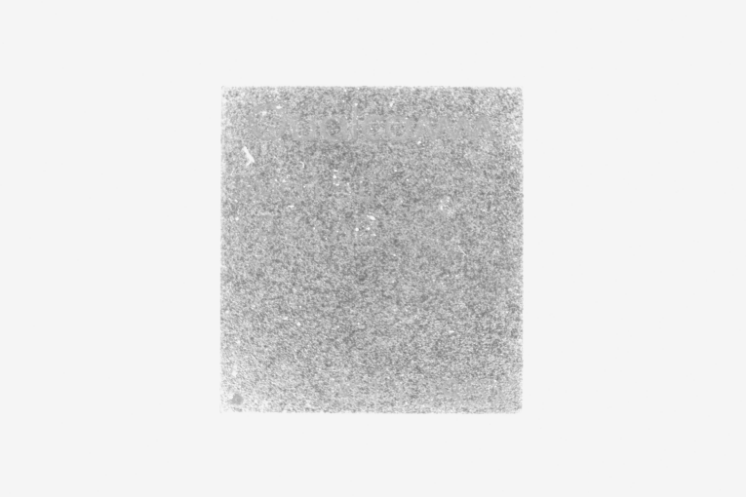

 30mm高度，完全過曝，看不清絲印痕跡

-----------------------------------------------------------------------------------------------------------------

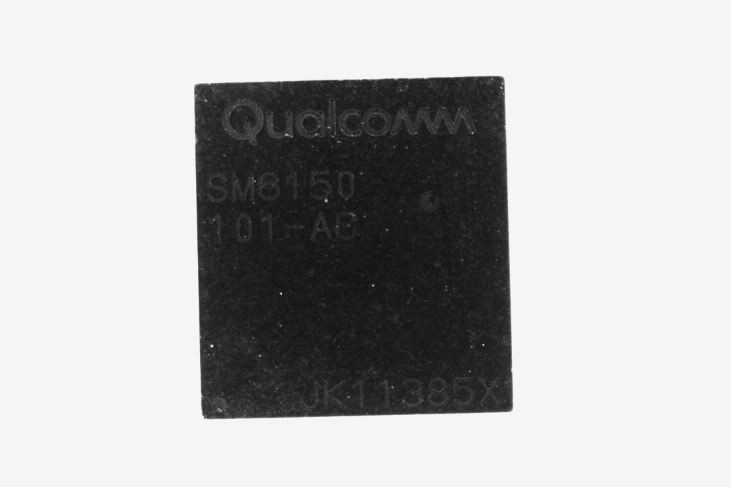

90度環形光源（使用光源型號ZDLD-R9090-60-W)

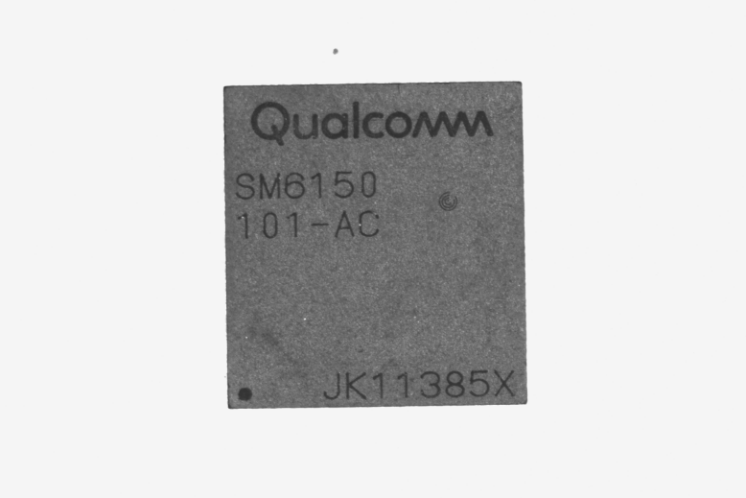

80mm高度，高度合適，芯片絲印清晰可見

 -----------------------------------------------------------------------------------------------------------------

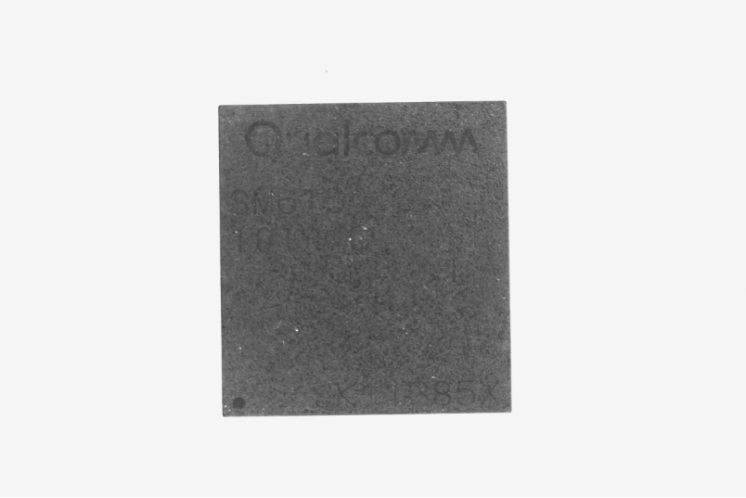

50mm高度，光的反射角度，進入相機鏡頭，開始出現反光現象

 -----------------------------------------------------------------------------------------------------------------

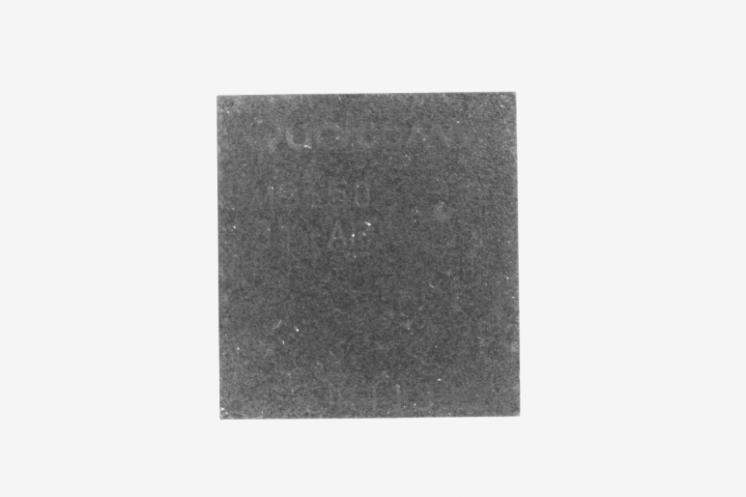

30mm高度，光的 反射完全進入相機鏡頭，已經完全看不清絲印

 -----------------------------------------------------------------------------------------------------------------

 與芯片齊平，此時視場很黑

對于檢測任務來說，適當的光源是任何成功的圖像處理系統的基本要素之一。

光源系統的選擇精心與否，對圖像質量的好壞有決定性影響，進而影響系統效果。

簡單來說，光源在一定程度上決定了檢測任務能否有效進行。

為視覺系統找到合適的光源并不困難。80%的應用適合使用LED環形光、條形光或背光。在許多情況下用戶可以通過輕松修改或優化光源來提高圖像亮度。
